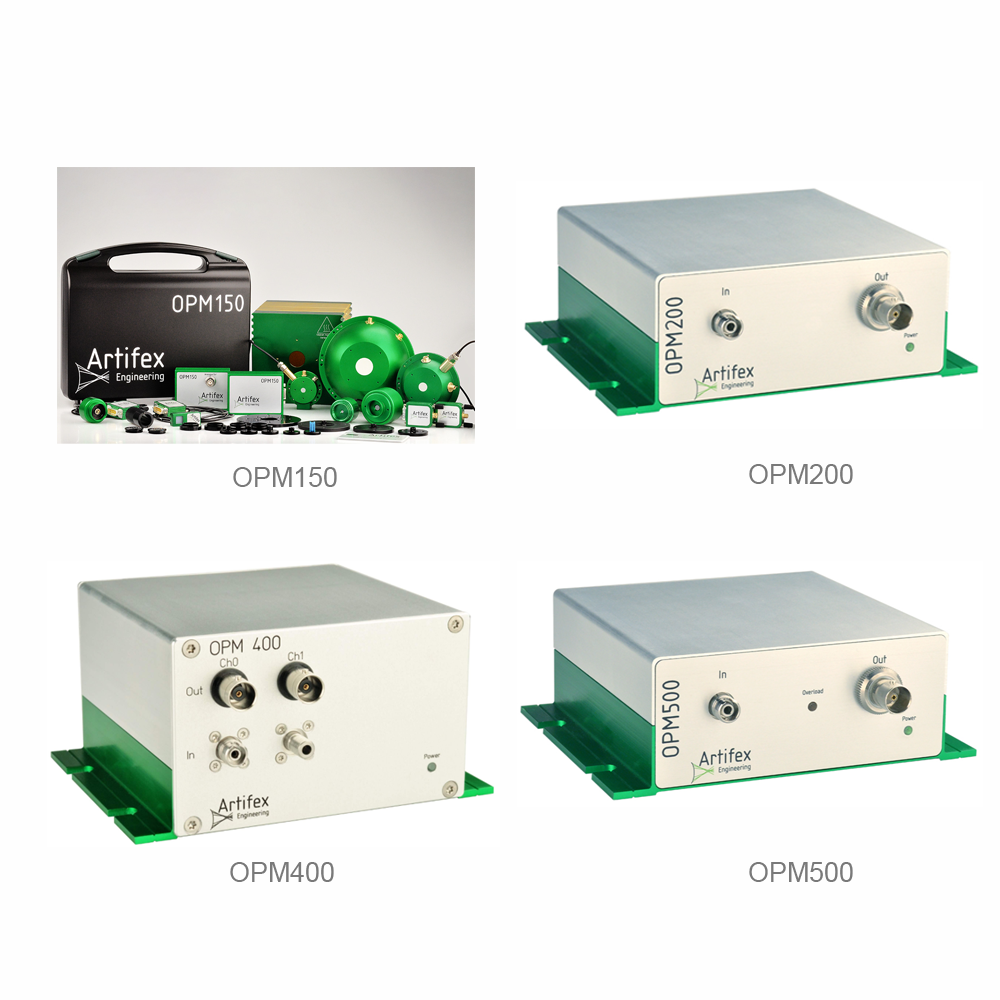

OPM 150 系列
|
产品型号 |
|
30.070.0002 |
30.070.0058 |
30.070.00112 |
单位 |
|
应用场景 |
|
连续波 + 脉冲（>300kHz） |
连续波 |
连续波 + 脉冲（>500Hz） |
|
|
最大输入电流 |
|
12 |
4 |
12 |
mA |
|
连接头 |
|
DB9（探测器头 + USB） |
DB9（探测器头 + USB） |
DB9（探测器头 + USB） |
|
|
带宽 |
|
10 |
100 |
0.005 |
kHz |
|
采样率 |
GUI 控制 / 直接轮询 |
30/600 |
S/s |
||
|
增益档位 |
|
1、10、100、1000、10000 |
V/mA |
||
|
精度 |
主体 |
±1 |
% |
||
|
精度 |
探头 |
±5 |
% |
||
|
重现性 |
探头 |
±1 |
% |
||
|
供电类型 |
|
USB |
|
||
|
尺寸 |
主体（宽 × 长 × 高） |
60×81×36 |
mm |
||
|
探头（直径 × 长度） |
35×30 |
||||
OPM 200 系列
|
|
|
Si、InGaAs |
Ge |
单位 |
||||
|
参数 |
条件 |
最小值 |
典型值 |
最大值 |
最小值 |
典型值 |
最大值 |
|
|
输入 |
||||||||
|
波长范围 |
UV-Si VIS-InGaAsX2.0 InGaAsX2.5 InGaAs |
200 400 700 700 |
|
1000 1600 2000 2490 |
800 |
|
1600 |
nm |
|
功率范围（满量程） |
|
|
4.5¹ |
|
|
452 |
|
mW |
|
等效噪声功率（NEPRMS） |
|
|
|
0.3 |
|
|
3 |
μW |
|
偏振相关损耗（PDL） |
|
|
0.02 |
0.1 |
|
0.02 |
0.1 |
dB |
|
光纤类型 |
|
单模，多模 (Ø core≤ 62.5µm; NA≤0.275) |
单模，多模 (Ø core≤ 62.5µm; NA≤0.275) |
|
||||
|
接口 |
|
FC、FSMA、自由光束 |
FC、FSMA、自由光束 |
|
||||
|
输出 |
||||||||
|
功能 |
|
线性模拟：Vₒᵤₜ = 量程×Iin |
线性模拟：Vₒᵤₜ = 量程×Iin |
|
||||
|
输出范围 |
|
|
1 |
|
0.1 |
|
|
V/mW |
|
输出量程（满量程） |
|
4.4 |
4.53 |
4.6 |
|
|
|
V |
|
连接器 |
|
BNC4 和 DB9 |
BNC4 和 DB9 |
|
||||
|
上升/下降时间（10%-90%） |
|
|
|
70 |
|
|
70 |
ns |
|
稳定时间（1%） |
|
|
|
100 |
|
|
100 |
ns |
|
精度 |
|
±5 |
|
|
±5 |
|
|
% |
|
重复性 |
|
±0.5 |
|
|
±0.5 |
|
|
% |
|
线性度 |
|
|
±0.1 |
±0.2 |
|
±0.1 |
±0.2 |
dB |
|
输出阻抗 |
|
|
|
50 |
|
|
50 |
Ω |
|
电源 |
||||||||
|
类型 |
|
壁式电源（随附） |
壁式电源（随附） |
|
||||
|
尺寸 |
|
30×50×60 |
30×50×60 |
mm |
||||
|
尺寸 |
||||||||
|
尺寸 |
1通道 |
1055×45×6×116（宽×高×深） |
1055×45×6×116（宽×高×深） |
mm |
||||
|
2通道 |
1055×46×116（宽×高×深） |
1055×46×116（宽×高×深） |
mm |
|||||
|
4通道 |
1055×106×116（宽×高×深） |
1055×106×116（宽×高×深） |
mm |
|||||
OPM 400 系列
|
参数 |
条件 |
Si, InGaAs |
Ge |
单位 |
||||
|
|
|
最小 |
典型 |
最大 |
最小 |
典型 |
最大 |
|
|
输入 |
||||||||
|
功率范围（满量程） |
最大量程 最小量程 |
|
4.5 45 |
|
|
45 450 |
|
mW nW |
|
等效噪声功率（NEPRMS） |
范围：4.5mW 45nW |
|
|
2.5 0.5 |
|
25 5 |
|
μW nW |
|
连接器 |
|
FC、SMA 或 ST |
FC、SMA 或 ST |
|
||||
|
输出 |
||||||||
|
输出范围（满量程） |
|
3.7 |
|
|
3.7 |
|
|
V |
|
功能 |
|
线性模拟：Vout= 量程 * Iin |
|
|
||||
|
16档增益输出比例 |
量程: Si, InGaAs 4.5mW-45nW Ge 45mW-450nW |
|
1 0.1 |
|
|
0.1 0.01 |
|
V/mW V/nW |
|
4档增益输出比例（选件） |
量程: Si, InGaAs 4.5mW-450nW Ge 45mW-4.5µW |
|
1 1 |
|
|
0.1 0.1 |
|
V/mW V/μW |
|
连接头 |
|
BNC 和 DB25 |
BNC 和 DB25 |
|
||||
|
上升/下降时间（10%-90%） |
源电容 < 100pF |
|
|
1 |
|
1 |
|
μs |
|
稳定时间（1%） |
源电容 < 100pF |
|
|
2 |
|
2 |
|
|
|
精度 |
|
±1 |
|
|
±1 |
|
|
% |
|
输出阻抗 |
|
|
50 |
|
|
50 |
|
Ω |
|
逻辑 |
||||||||
|
切换所需电流 |
HI=5V LO=0V |
-100 |
5 |
100 |
-100 |
5 |
100 |
nA |
|
切换时间 |
|
|
|
2 |
|
|
2 |
μs |
|
供电 |
||||||||
|
供电 |
|
壁式电源（标配） |
|
|
|
|
||
|
尺寸 |
||||||||
|
尺寸 |
1通道 |
103×106×11.6 mm (宽×高×深) |
|
|
|
mm |
||
|
4通道 |
103×106×116 mm (宽×高×深) |
|
|
|
mm |
|||
|
19英寸机架模块 |
3U |
|
|
|
|
|||
OPM 500 系列
|
参数 |
条件 |
Si, InGaAs |
Ge |
|
||||
|
|
|
最小值 |
典型值 |
最大值 |
最小值 |
典型值 |
最大值 |
单位 |
|
输入 |
||||||||
|
功率范围（满量程） |
|
|
+5¹ 0 -10 -20 -30 -40 |
|
|
+15 +10 0 -10 -20 -30 |
|
dBm |
|
噪声等效功率（NEPRMS） |
范围1-5 范围6 |
|
满量程 -45 -75 |
|
|
满量程 -32 -62 |
|
dB dBm |
|
接口 |
|
FC、FSMA、自由光束 |
FC、FSMA、自由光束 |
|
||||
|
输出 |
||||||||
|
功能 |
|
线性模拟：Vout = 量程 × Pin |
|
|||||
|
输出量程 |
范围1 范围2 范围3 范围4 范围5 范围6 |
|
1¹ 10 100 1 10 100 |
|
|
0.1 1 10 0.1 1 10 |
|
V/mW
V/μW |
|
输出范围（满量程） |
|
|
|
10 |
|
|
10 |
V |
|
连接头 |
|
BNC和DB9 |
BNC和DB9 |
|
||||
|
上升/下降时间（10% - 90%） |
小信号（-1→+1V） 大信号（-10→+10V） |
|
|
45 65 |
|
|
45 65 |
μs |
|
精度 |
|
±5 |
|
|
±5 |
|
|
% |
|
重现性 |
|
±0.5 |
|
|
±0.5 |
|
|
% |
|
线性度 |
|
|
±0.1 |
±0.2 |
|
±0.1 |
±0.2 |
dB |
|
逻辑 |
||||||||
|
切换所需电流 |
|
-10 |
0.01 |
10 |
-10 |
0.01 |
10 |
μA |
|
切换时间 |
|
|
|
50² |
|
|
50² |
μs |
|
尺寸 |
||||||||
|
|
1通道 |
105×45×116（宽×高×长） |
105×45×116（宽×高×长） |
|
mm |
|||
